팬터그래프

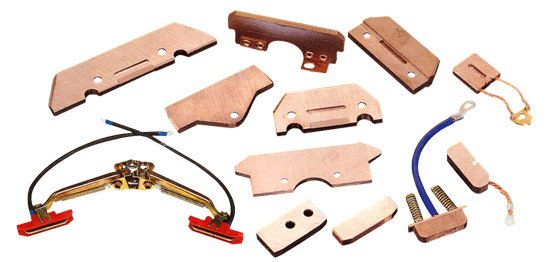

팬터그래프 집전판은 전동차나 천정크레인에 장착되어 전선(Trolley Wire)을 습득하면서 집전하는 중요한 부품으로서 전도성과 윤활성이 좋아야 하고 전선에 손상을 주지 않으면서 내마모성과 제강도를 유지하는 등의 특성이 구비되어야 한다.
* 크기 및 용량은 주문에 의해 제작 가능합니다.
특성 및 용도
| Grade | Specific resistance (µΩ*㎝) | Density (g/㎤) | Bending strength (Kgf/㎠) | Continuous lodad (A/㎠) | Metal content (%) | Application |
|---|---|---|---|---|---|---|
| BC05 | 0,5 | 6,1 | 1300 | 25 | 94 | 천정크레인용 집전기 |
| BC36 | 0,2 | 5,8 | 850 | 25 | 94 | 천정크레인용 집전기 |
| H6Sb | 0,09 | 2,8 | 600 | 14 | 45 | Cokes 설비용 집전기, 전동차용 집전기 |

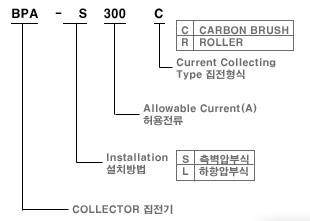

형식분류
| CLASSFICATION | NEW TYPE | |
|---|---|---|
| TYPE | CURRENT | |
| 측벽압부식 | BPA-S300C | 300A |
| BPA-S600C | 600A | |
| BPA-S1200C | 1200A | |
| BPA-S300R | 300A | |
| 하향압부식 | BPA-S300R | 300A |
| BPA-L600C | 600A | |
| BPA-L1200C | 1200A | |
